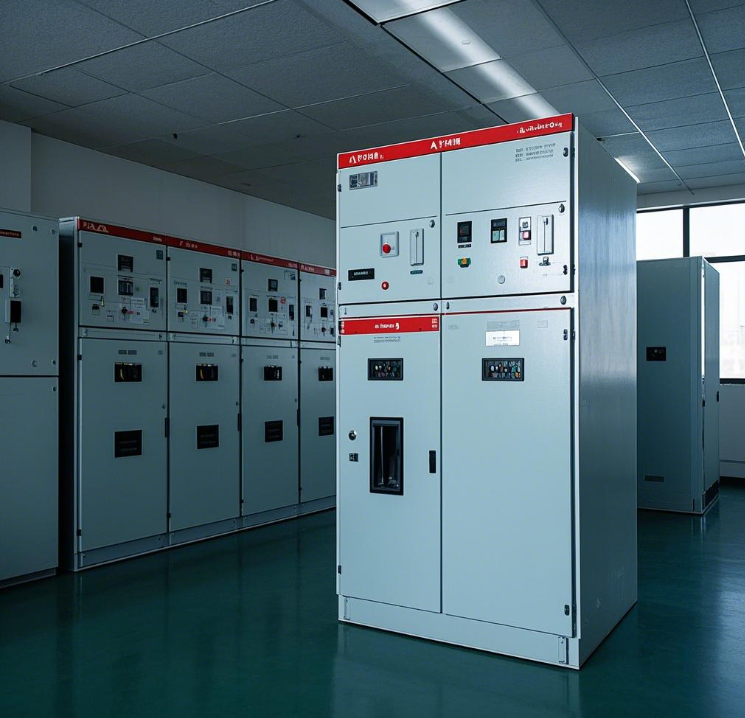

KYN61-40.5抽出式高壓柜
產品簡介
KYN61-40.5抽出式高壓柜，主要用于三相交流50Hz額定電壓40.5kV戶內成套配電裝置。本產品符合GB3906-2006、GB/T11022、IEC6
訂購熱線：0354-2029555 13546340555
產品介紹
KYN61-40.5抽出式高壓柜，主要用于三相交流50Hz額定電壓40.5kV戶內成套配電裝置。本產品符合GB3906-2006、GB/T11022、IEC62271:200等標準。KYN61-40.5抽出式高壓柜主要用于發電廠、變電所和工礦企業、鐵路運輸、民用住宅的變配電中作為接受和分配電能之用，且對電路實行控制、保護和監測。然后還具有體積小，開斷短路電流大，安裝方便，檢修周期長，使用維護方便，使用可靠等特點。
【商品名稱】KYN61-40.5抽出式高壓柜【防護等級】IP4x
【安裝形式】室內安裝 【額定電流】1600 KA
【質量許可】CCC產品認證 【額定電壓】40.5KV
【產品顏色】多種顏色 【分段能力】X
【產品規格】多種規格可選 【產品貨期】20個工作日內
【執行標準】GB3906-2006 【產品包裝】木箱包裝
【保質期限】2年 【送貨方式】貨車送貨到現場
產品特點：
1、產品外形美觀，柜體為進口敷鋁鋅板多重折彎，用螺栓組裝成型。
2、電纜室可安裝電流互感器、變壓器、避雷器、接地開關及電纜。
3、為防止誤操作，開關柜裝有安全可靠的聯鎖裝置，滿足“五防”要求。
4、開關柜手車室、電纜室設有加熱裝置以防止產生凝露帶來的危險。
5、接地裝置、在電纜室內單獨設有50×5mm 接地銅排。
概述：
KYN61-40.5抽出式高壓柜，主要用于三相交流50Hz額定電壓40.5kV戶內成套配電裝置。本產品符合GB3906-2006、GB/T11022、IEC62271:200等標準。KYN61-40.5抽出式高壓柜主要應用于發電廠、變電所和工礦企業、鐵路運輸、民用住宅的變配電中作為接受和分配電能之用，且對電路實行控制、保護和監測。然后還具有體積小，開斷短路電流大，安裝方便，檢修周期長，使用維護方便，使用可靠等特點。
柜體:
柜體使用組裝式結構，提高了手車和柜體的配合精度，產品外形漂亮。柜體按照功能一般分成四個隔室：手車室、主母線室、電纜室、繼電器室。手車室、主母線室、電纜室設有壓力釋放通道，手車在手車室里可以有斷開、試驗位置和工作位置，手車室和主母線室、接地開關和進出線室間用觸頭盒或觸頭盒式電流互感器連接，觸頭盒前有金屬活門，手車室上邊裝有二次插座，然后手車室還擁有識別手車位置、加熱器等，主母線室內采用絕緣母線，柜和柜之間用隔板和套管隔開，以防事故擴大。接地開關進出線室里裝有帶關合能力和帶電顯示的接地開關，以及手車柜進出線電纜的連接頭。
聯鎖:
KYN61-40.5型抽出式高壓柜設有安全的的防止誤操作聯鎖裝置，能實現“防止誤分誤合斷路器、防止帶負荷進出手車、防止帶電合接地開關、防止接地開關關合時送電、防止誤入帶電間隔”的五防要求。還有，隔離手車與對應的斷路器手車之間設有電氣聯鎖，所用變壓器手車設有進工作位置不能帶負荷的聯鎖等。
使用條件:
周圍空氣溫度：上限+40℃，下限-10℃
海拔不超過1000m
相對濕度：日平均值不大于95%(+25℃)，月平均值不大于90%(+25℃)
周圍空氣不受腐蝕性或可燃性氣體、水蒸汽等明顯污染
地震烈度不超過8度
無經常性劇烈振動
